产品名称：永磁同步变频器

品牌：丹富莱

型号系列：DFL5000E

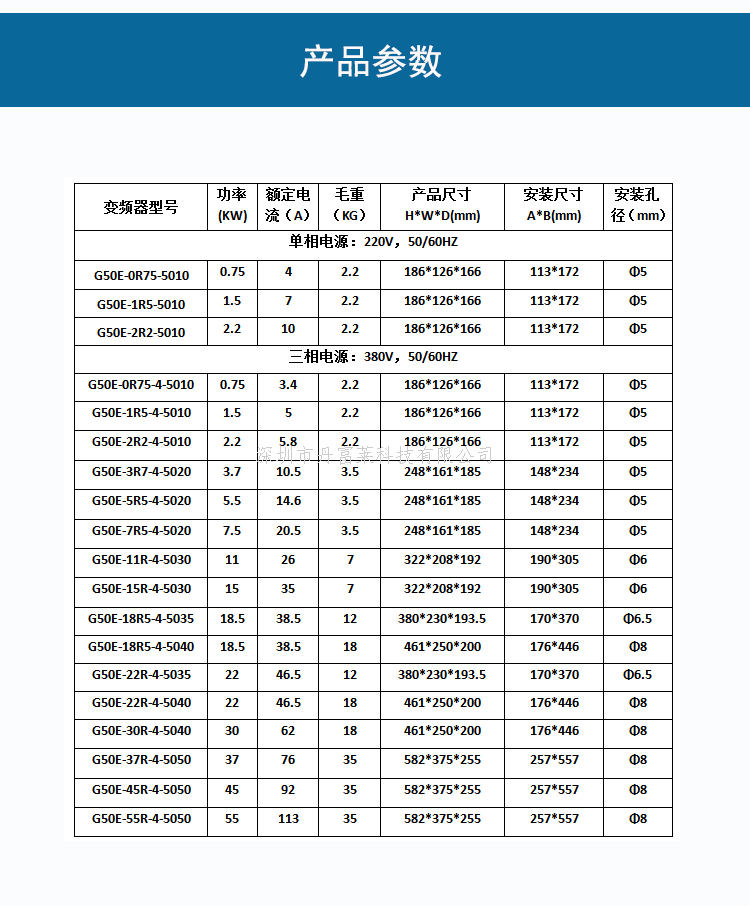

功率等级：0.75kw，1.5kw，2.2kw

输入电源：单相220v/三相380v

输出电压：三相220v/三相380v

应用场合：各种对应功率等级的永磁同步电机

产品应用背景：

1高效率

转子改用永磁材料后,不需要无功励磁电流,永磁体提供的磁通取代电励磁,减少了定子电流和定子电阻损耗;在正常运行时,转子与定子磁场同步运行,转子无感应电流,不存在转子电阻损耗和磁滞损耗,提高电机效率。额定运行时,电机效率大于96%,在30%-80%轻负载运行范围内,电机依然具有较高的效率。

2高功率因数

在永磁同步电动机中,转子无感应电流励磁,定子绕组呈阻性负载特性,电机的功率因数接近于1,而且在20%-120%额定负载范围内,均可保持较高的功率因数与效率,使轻载运行时节能效果更为显著,额定负载运行时,功率因数≥0.98。

3启动转矩大

由于采用实心永磁转子结构,永磁同步电动机具有较大的启动转矩,一般异步电动机的启动转矩

为18-2.2倍,而永磁电动机的启动转矩可达到35-43范围之内,缩短电机启动时间。

4体积小,重量轻

与同功率电机相比,体积减少40%,重量减轻16.19%。

永磁电动机还具有如下特征:

(1)运行寿命长;

(2)维护成本低

(3)磁场强度恒定,无明显退磁现象。

由此可见永磁电动机电压等级高、容量大、功率因数高、输出扭矩大、工作效率高,而且体积小、重量轻、运行温度低、有较宽的经济运行范围,是现有电磁式异步电动机不能比拟的。

该电机广泛应用于冶金、化工、矿山、石油、电力、给排水、建材等领域,在电力系统将创造出可观的价值。

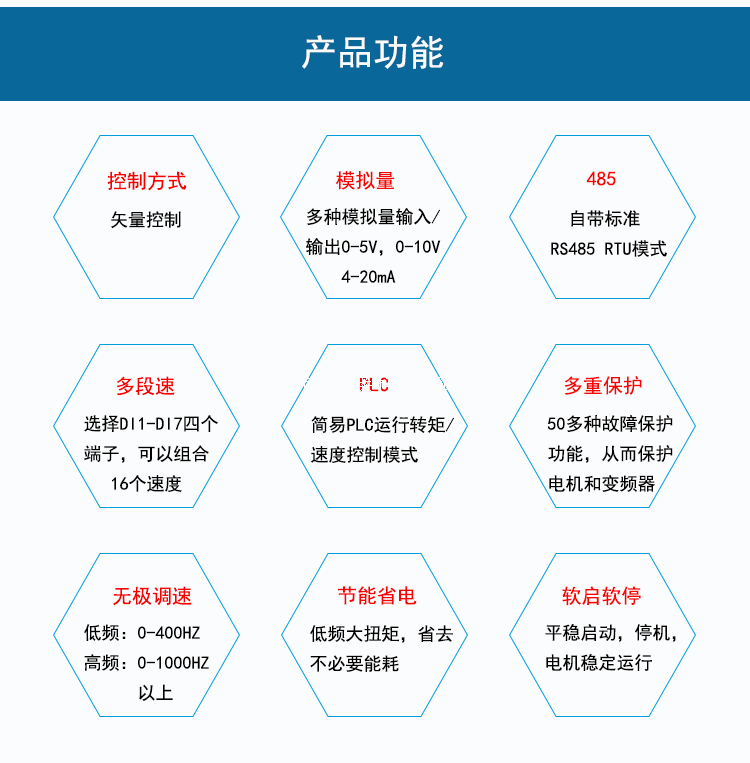

永磁同步变频器功能特点：

丰富的控制方式,除常用的∨/F控制外,还支持无速度传感器矢量控制、有速度传感器矢量控制、∨/F分离控制等；DI1、DI2多功能输入端子可设置多种启停方式:二线式AB模式,三线式A、B模式；支持多段速,可选择DI1-D17其中4个输入端子组合成16个速度；多种速度控制方式:模拟量输入0-5VDC,0-10VDC,4-20mA;面板电位器调速(更改参数可设置上下按键调速)，外接电位器调速;可通过485通讯调速；多种启动控制方式:面板控制启停;外部端子控制启停，485通讯控制启停;可通过PLC控制变频器启停、控制变频器的速度快慢,实时读取变频器的运行频率、母线电压、输出电压、输出电流、输出功率、输出转矩等；多功能继电器输出,实现运转中、频率到达、外部异常等各种状态时继电器输出，提供多达50种的故障保护功能。能在各种异常使用情况下,快速可靠的自动停止输出,从而保护电机或变频器自身过电流可能导致的损坏。

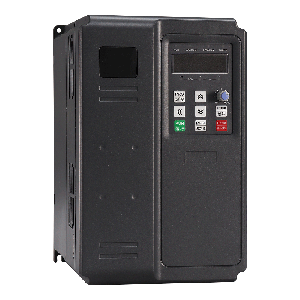

永磁同步变频器产品图示：

​​​​​

​
